20 - indirizzi MAC, ARP

indirizzi MAC

Gli indirizzi MAC sono indirizzi a 48bit (6 byte in esadecimale) utilizzati a livello collegamento. Indirizzo MAC di sorgente e destinazione del frame vengono aggiunti al momento dell’incapsulamento di un datagramma del livello rete.

• ciascun adattatore LAN ha il suo MAC address

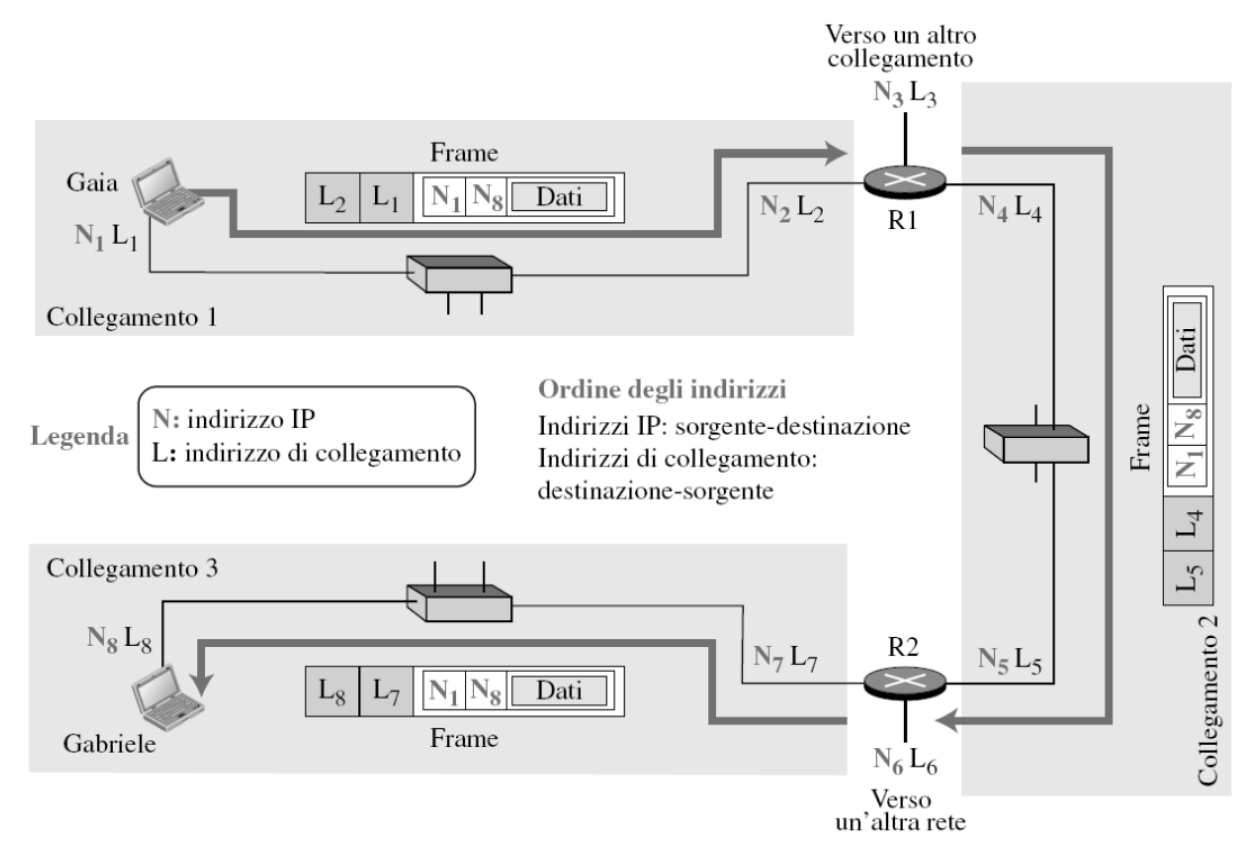

esempio

• La IEEE sovrintende la gestione degli indirizzi MAC.
• La comunicazione tra MAC address è peer-to-peer (tra le stazioni)
• Gli indirizzi MAC sono “orizzontali”: non serve nessun server centralizzato, e non vanno aggiornati se spostati

protocollo ARP

Il protocollo di Address Resolution permette di determinare l’indirizzo MAC di un nodo conoscendone solo l’indirizzo IP.

• ogni nodo IP nella LAN ha una tabella ARP contenente record del tipo:

$$<\text{indirizzo IP; indirizzo MAC; TTL}>$$

in cui $\text{TTL}$ (Time To Live) indica quando bisognerà eliminare una voce nella tabella.

ARP nella stessa sottorete

$A$ vuole inviare un datagramma a $B$, ma non possiede il suo indirizzo MAC.

• $A$ trasmette in un pacchetto broadcast (ovvero con indirizzo MAC del destinatario = FF-FF-FF-FF-FF-FF) il messaggio di richiesta ARP contentente l’indirizzo IP di $B$

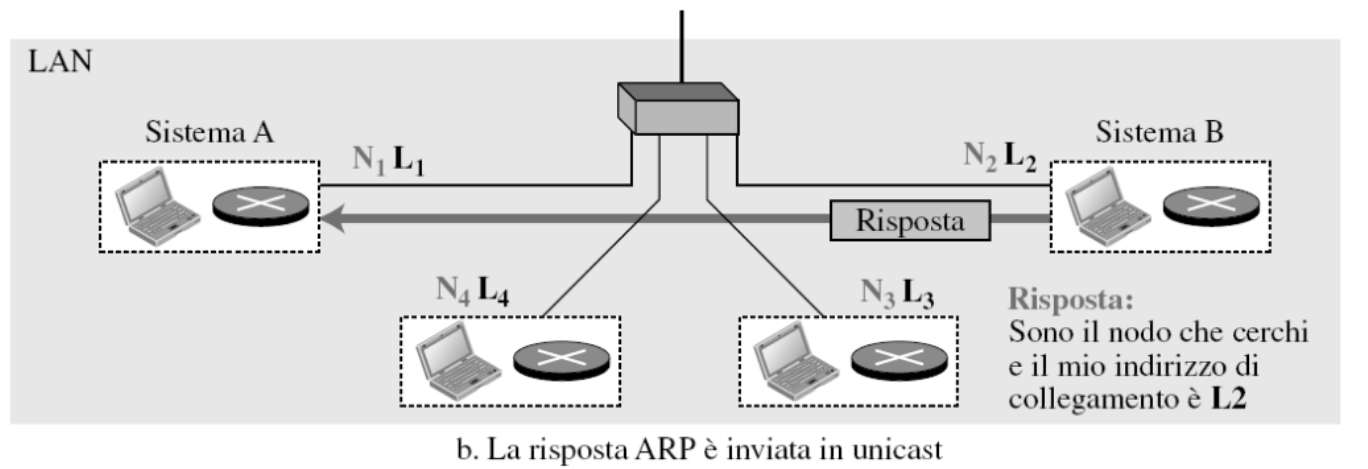

• solo il nodo con l’indirizzo IP corretto risponderà, fornendo il proprio indirizzo MAC (in unicast)

la tabella ARP di un nodo si costituisce automaticamente e non deve essere configurata dall'amministratore di sistema

pacchetti

I pacchetti ARP vengono incapsulati direttamente all’interno di frame di livello di collegamento.

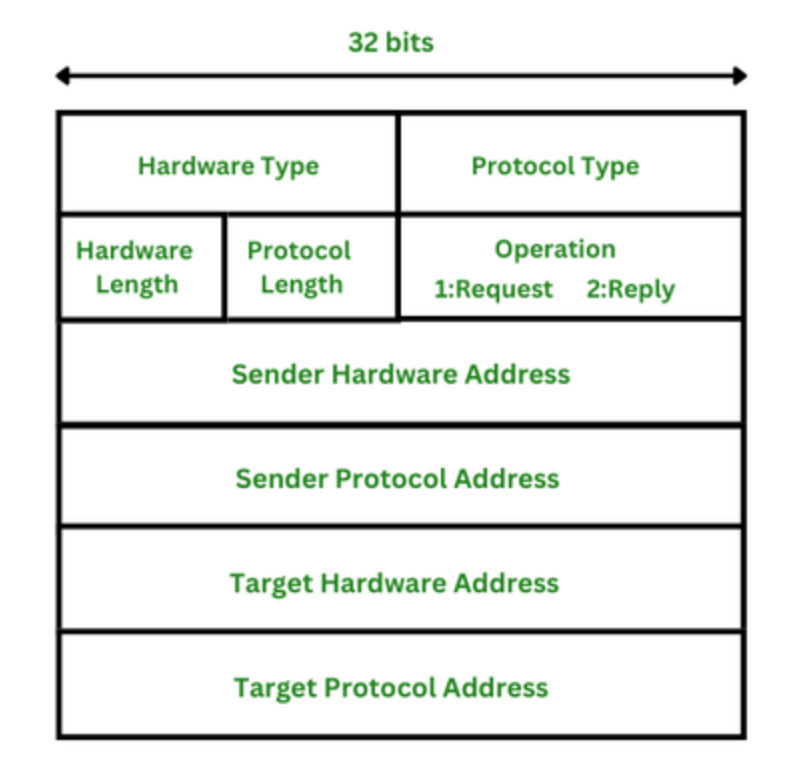

pacchetto ARP

• Hardware Type ⟶ protocollo del livello collegamento
• Protocol Type ⟶ protocollo del livello di rete
• Hardware length e Protocol length fanno riferimento rispettivamente a Source hardware address e Source protocol address
• Destination hardware address è vuoto nelle richieste
• Protocoll address ⟶ indirizzo IP
