9 - meccanismi di trasferimento affidabile

stop-and-wait

Lo stop-and-wait è un meccanismo orientato alla connessione, che implementa controllo del flusso e controllo degli errori.

• mittente e destinatario usano una finestra di scorrimento di dimensione 1
• il mittente invia un pacchetto alla volta e ne attende l’ACK prima di spedire il successivo
• quando il pacchetto arriva al destinatario, viene calcolato il checksum
  • se il pacchetto è corrotto, viene scartato senza informare il mittente
• per capire se un pacchetto è andato perso, il mittente usa un timer (in quanto non può aspettare all’infinito di ricevere un ACK)
  • se il timer scade e non ha ricevuto un ACK, il pacchetto viene rinviato
  • il mittente deve quindi tenere una copia del pacchetto spedito fino a quando non riceve il riscontro

Il controllo degli errori viene implementato quindi tramite il numero di sequenza e l’utilizzo di ACK e timer. Il controllo del flusso è intrinseco, in quanto non si spedisce più di un pacchetto alla volta.

numeri di sequenza e riscontro

Per gestire pacchetti duplicati, stop-and-wait utilizza i numeri di sequenza $0$ e $1$.

• Il numero di riscontro (ACK) indica quindi, in aritmetica modulo 2, il numero di sequenza del prossimo pacchetto atteso dal destinatario.
• (se il destinatario ha ricevuto correttamente il pacchetto $0$, invia un ACK con valore $1$)

situazioni possibili

Supponiamo che il mittente abbia inviato il pacchetto con numero di sequenza $x$. Si possono verificare 3 casi:

1. Il pacchetto arriva correttamente al destinatario, che invia un riscontro ⟶ il riscontro arriva al mittente, che invia il pacchetto successivo numerato $1-x$
2. Il pacchetto risulta corrotto o non arriva al destinatario ⟶ il mittente, allo scadere del timer, invia nuovamente il pacchetto $x$
3. Il pacchetto arriva correttamente al destinatario, ma il riscontro viene perso o corrotto ⟶ scade il timer e il mittente rispedisce $x$.

rappresentazione tramite FSM

mittente:

• una volta inviato un pacchetto, il mittente si blocca e aspetta finché non riceve un ACK

destinatario:

• il destinatario è sempre nello stato ready

diagramma di comunicazione:

Lo stop-and-wait è inefficiente quando il prodotto $\text{rate}\cdot \text{ritardo}$ (ovvero il numero di bit che il mittente può inviare prima di ricevere un ack) è elevato

esempio

• rate = $1\text{Mbps}$
• ritardo di andata e ritorno di 1 bit = $20\text{ms}$
• pacchetti di dimensione $1000\text{bit}$

$\text{rate}\cdot \text{ritardo}=(1\times 10^6)\times (20\times 10^{-3})=20000\text{bit}$

Il mittente potrebbe quindi inviare $20000\text{bit}$ nel tempo necessario per andare dal mittente al ricevente, ma ne invia solo $1000$ (un solo pacchetto)

Il coefficiente di utilizzo del canale è $\frac{1000}{20000}=5\%$

protocolli con pipeline

Con il pipelining, il mittente ammette più pacchetti in transito, ancora da notificare.

• l’intervallo dei numeri di sequenza deve essere incrementato
• i pacchetti devono essere memorizzati in un buffer presso mittente e/o ricevente

Ci sono due forme generiche di protocolli con pipeline: go-back-N e ripetizione selettiva.

go-back-N

• I numeri di sequenza sono calcolati modulo $2^m$ con $m$ dimensione del campo “numero di sequenza” in bit.
• L’ACK indica il numero di sequenza del prossimo pacchetto atteso
• L’ACK è cumulativo: se si invia un ack, vuol dire che tutti i pacchetti fino al numero di sequenza indicato nell’ACK sono stati ricevuti correttamente
  • (esempio: ack# = 7 significa che i pacchetti fino al 6 sono stati ricevuti correttamente, e il destinatario attende il 7)

finestre di invio e ricezione

La finestra di invio definisce una porzione immaginaria di dimensione massima $2^m-1$ con tre variabili: $S_f,S_n,S_{\text{size}}$

• $S_f$ rappresenta il primo pacchetto non riscontrato (primo = più vecchio)
• $S_n$ rappresenta il prossimo pacchetto da inviare
• $S_{\text{size}}$ rappresenta la dimensione della finestra di invio

La finestra di invio può scorrere di una o più posizioni quando viene ricevuto un riscontro privo di errori con $S_n>\text{ack\#}\ge S_f$ (in aritmetica modulo $2^m$).

• (ovvero si riceve un ACK per un pacchetto con un numero minore di quelli ancora da inviare, e maggiore del primo inviato e non riscontrato (ovvero parte di quelli in sospeso))

esempio di scorrimento

dimensione della finestra di invio

La dimensione della finestra di invio deve essere $2^m-1$ perché:

Consideriamo $m=2$. I numeri di sequenza dei pacchetti sono $0,1,2,3$.

Se il mittente ha una finestra di dimensione $2^m-1=2^2-1=3$, allora:

• può inviare al massimo 3 pacchetti prima di ricevere un ACK (es. $0,1,2$).
• non potrà mai inviare un pacchetto “nuovo” con lo stesso numero di sequenza di un pacchetto vecchio che è ancora in attesa di ACK, quindi il destinatario saprà sempre distinguere se un pacchetto è nuovo o una copia

Invece, con una finestra di dimensione $2^m=4$:

• il mittente può inviare i pacchetti $0,1,2,3$ e poi ritrasmettere $0$. Ma il destinatario, che riceve $0$, non può sapere se sia il vecchio pacchetto $0$ mai arrivato o un nuovo pacchetto $0$.

---

La finestra di ricezione ha dimensione 1, perché il destinatario è sempre in attesa di uno specifico pacchetto. Qualsiasi pacchetto arrivato fuori sequenza viene scartato.

La finestra può scorrere di una sola posizione: $R_n=(R_n+1)mod{2}^m$

timer e rispedizione

Il mittente mantiene un timer per il più vecchio pacchetto non riscontrato. Allo scadere del timer si ha il “go bACK N”, ovvero tutti i pacchetti in attesa di riscontro vengono rispediti (poiché la finestra di ricezione ha dimensione 1, il destinatario non può bufferizzare i pacchetti fuori sequenza)

schemi

FSM mittente

FSM destinatario

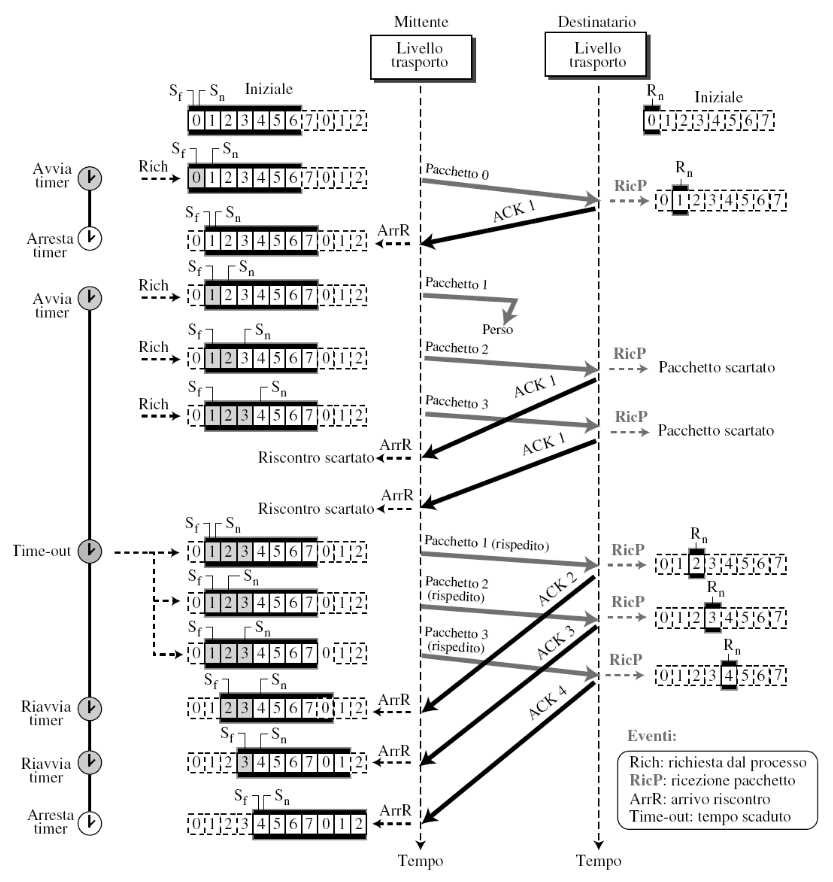

go-back-N in azione (perso pacchetto dati):

ripetizione selettiva

Il problema principale di go-back-n è che, se si perde un solo pacchetto, è necessario ritrasmettere tutti i successivi già inviati. Nella ripetizione selettiva, il mittente ritrasmette soltanto i pacchetti per cui non ha ricevuto un ACK.

• il mittente mantiene un timer per ogni pacchetto non riscontrato

Il ricevente invia riscontri specifici per tutti i pacchetti ricevuti correttamente (in ordine o anche fuori sequenza) e, se necessario, mantiene un buffer dei pacchetti per eventuali consegne in sequenza al livello superiore.

schema generale

invio e ricezione

Le finestre di invio e di ricezione hanno la stessa dimensione.

• la finestra di invio può muoversi solo quando c’è una sequenza in ordine di pacchetti confermati (quindi, in questo esempio, aspetta almeno $0$ e $1$)
• c’è un timer per ogni pacchetto in attesa di riscontro - quando scade, si rinvia solo quel pacchetto

• l’ACK non è cumulativo ma individuale: indica il numero di sequenza di un pacchetto ricevuto correttamente (e non il prossimo atteso: non avrebbe senso per questo modello)

FSM mittente

FSM destinatario

dimensione delle finestre

Per questo meccanismo, la dimensione delle finestre non può essere $2^m-1$, ma deve essere $2^{m-1}$.

esempio esplicativo

Infatti, se si usasse una finestra con dimensione $2^m-1$, potrebbe accadere una situazione come questa:

• il mittente spedisce i pacchetti $0,1,2$, che vengono ricevuti correttamente (quindi la finestra di accettazione scorre)
• gli ACK vengono però persi, quindi il mittente pensa di doverli rispedire
• il mittente rispedisce quindi il pacchetto $0$, che viene erroneamente accettato come il primo della sequenza successiva

Invece, con una finestra di dimensione $2^{m-1}$, anche se la finestra scorresse, il pacchetto verrebbe correttamente scartato:

go-back-n vs selective-repeat

Se il prodotto banda-ritardo della rete è grande, l’affidabilità è buona e il ritardo è basso, conviene utilzzare il protocollo go-back-n, che permette di usare più della capacità della rete.

Se invece il prodotto banda-ritardo è piccolo, la rete non è molto affidabile, o introduce lunghi ritardi, conviene usare il selective-repeat.

protocolli bidirezionali: piggybacking

In realtà, i pacchetti non viaggiano in maniera unidirezionale, ma in entrambe le direzioni. Per migliorare l’efficienza dei protocolli bidirezionali, viene usata la tecnica del piggybacking: quando un pacchetto trasporta dati da $A$ a $B$, può trasportare anche i riscontri relativi ai pacchetti ricevuti da $B$ e viceversa.

riassunto dei meccanismi

Meccanismo	Uso
checksum	per gestire errori nel canale
acknowledgement	per gestire errori nel canale
timeout	ACK con errori, perdita pacchetti
finestra scorrevole, pipelining	maggior utilizzo della rete
