12 - introduzione al livello rete

Come visto nell’introduzione allo stack protocollare, il livello di rete si occupa dell’instradamento dei segmenti dall’origine alla destinazione. Nello specifico, svolge due compiti:

• routing (instradamento) ⟶ determina il percorso seguito dai pacchetti dall’origine alla destinazione
• forwarding (inoltro) ⟶ trasferisce i pacchetti dall’input di un router all’output del router appropriato (utilizzando il percorso definito dal routing)

routing e forwarding

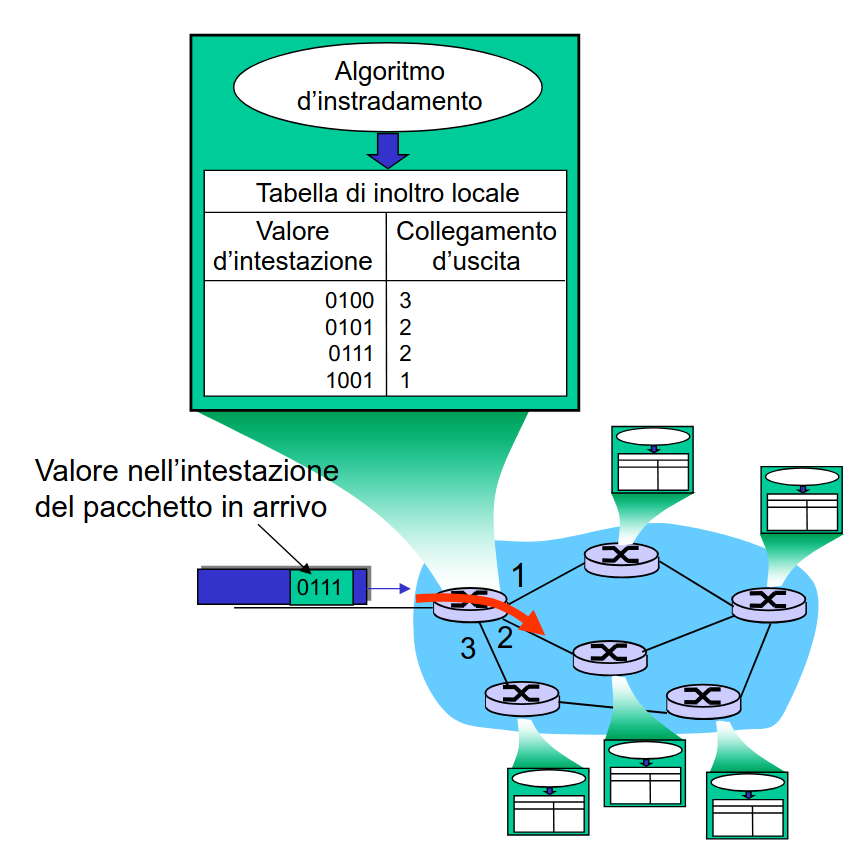

Un routing algorithm crea la forwarding table, che specifica quale collegamento di uscita bisogna prendere per raggiungere la destinazione.

• ogni router ha la sua forwarding table

switch e router

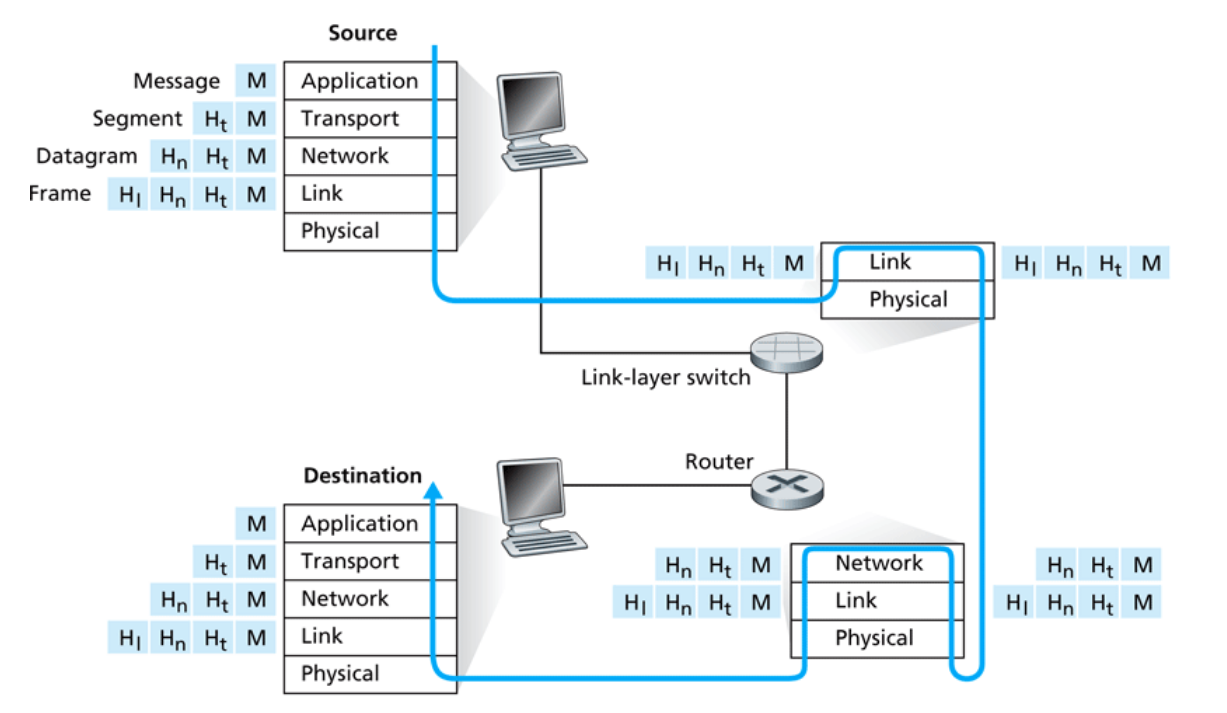

Il packet switch è il dispositivo che si occupa del trasferimento dall’interfaccia d’ingresso a quella di uscita, in base al valore del campo di intestazione a pacchetto.

Il link-layer switch instrada pacchetti a livello di collegamento, ed è utilizzato per collegare singoli computer all’interno di una rete LAN.

Il router instrada pacchetti a livello rete, inoltrandoli ad un altro dei suoi collegamenti di comunicazione (next hop).

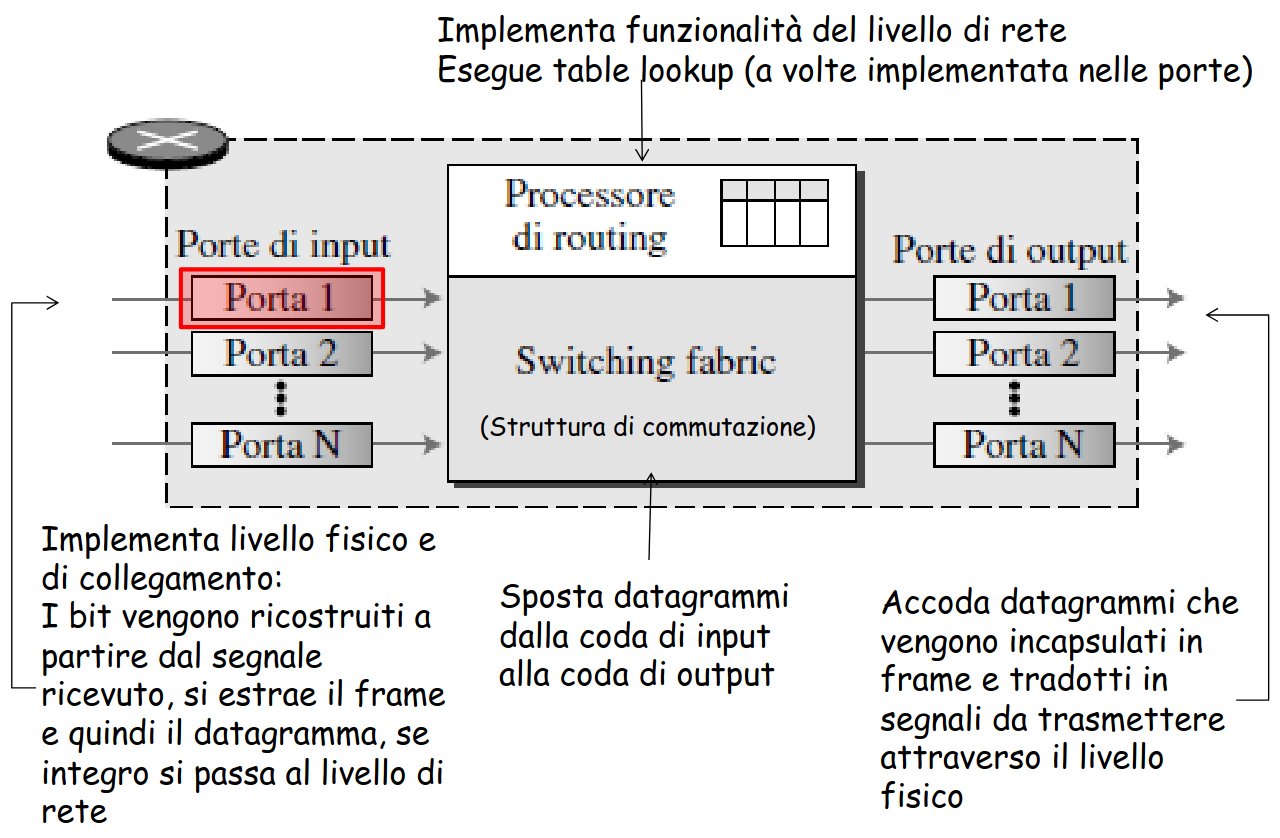

architettura del router

Esistono due approcci per lo switching: a circuito virtuale, e a datagamma.

reti a circuito virtuale

L’approccio a circuito virtuale è orientato alla connessione: prima che i datagrammi fluiscano, i due sistemi terminali e i router intermedi stabiliscono una connessione virtuale.

Un circuito virtuale consiste in:

1. un percorso tra gli host di origine e destinazione
2. numeri VC, uno per ciascun collegamento
3. righe nella tabella d’inoltro in ciascun router

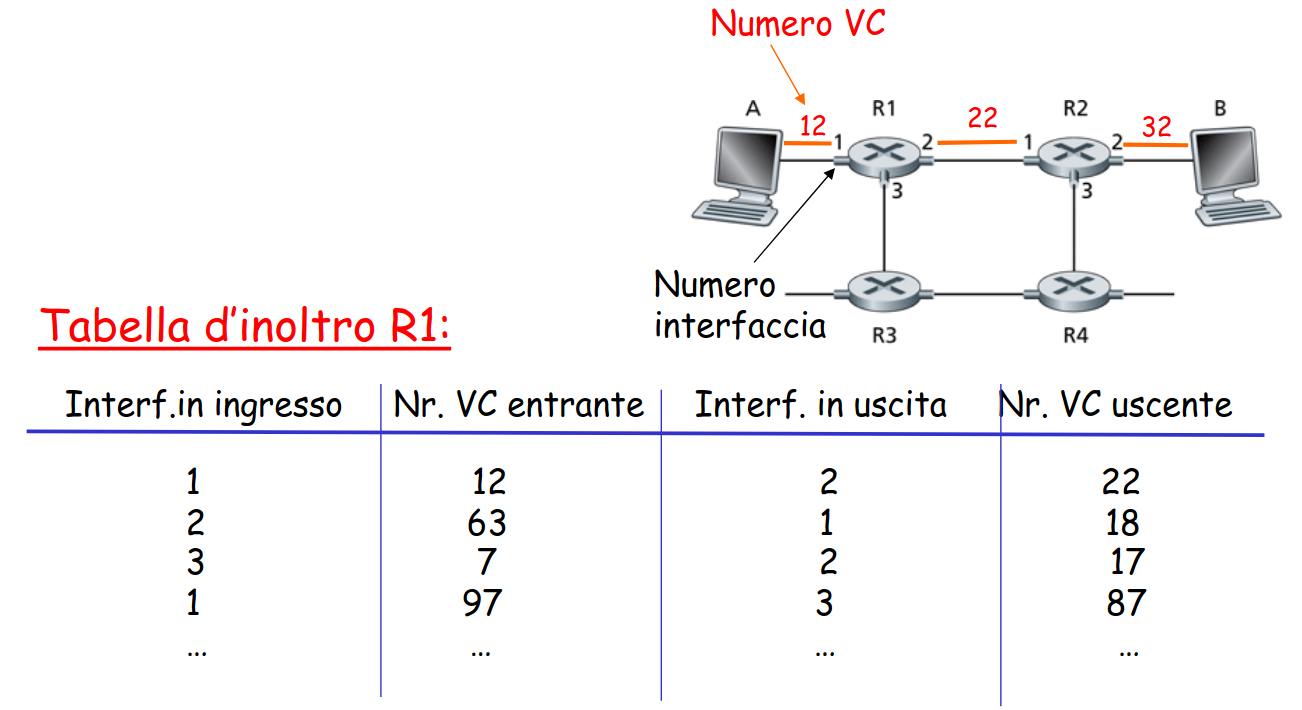

Ogni pacchetto di un circuito virtuale ha un numero VC (etichetta di circuito) nella propria intestazione, che cambia su tutti i collegamenti lungo un percorso. Ogni router sostituisce il numero VC con un nuovo numero (rilevato dalla tabella di inoltro).

tabella di inoltro

I router mantengono le informazioni sullo stato delle connessioni: aggiungono alla tabella di inoltro una nuova riga ogni volta che stabiliscono una nuova connessione, e la cancellano quando la connessione viene rilasciata.

esempio: ATM

La rete ATM (Asynchronous Transfer Mode) è una rete orientata alla connessione progettata nei primi anni 90, con lo scopo di unificare voce, dati, televisione via cavo ecc.

Attualmente, è usata nella rete telefonica per trasportare internamente pacchetti IP.

• le connessioni vengono chiamate circuiti virtuali
• quando una connessione è stabilita, ciascuna parte può inviare dati

reti a datagramma

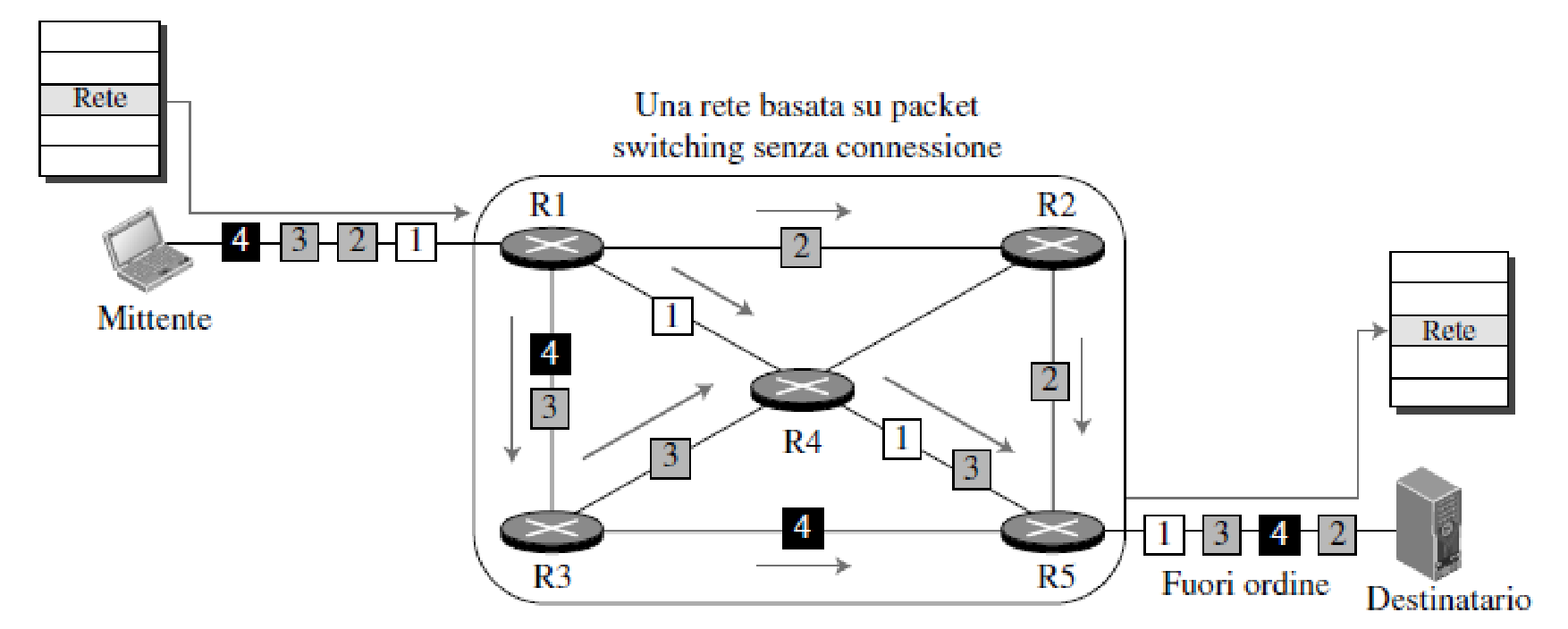

Le reti a datagramma sono connectionless, e ogni datagramma viaggia indipendentemente dagli altri. In queste reti, l’impostazione della chiamata non avviene a livello di rete e i router della rete non conservano informazioni sullo stato dei circuiti virtuali (non c’è il concetto di “connessione”) a livello di rete.

I pacchetti vengono inoltrati usando l’indirizzo dell’host destinatario. Essi passano attraverso una serie di router e possono intraprendere percorsi diversi.

processo di inoltro

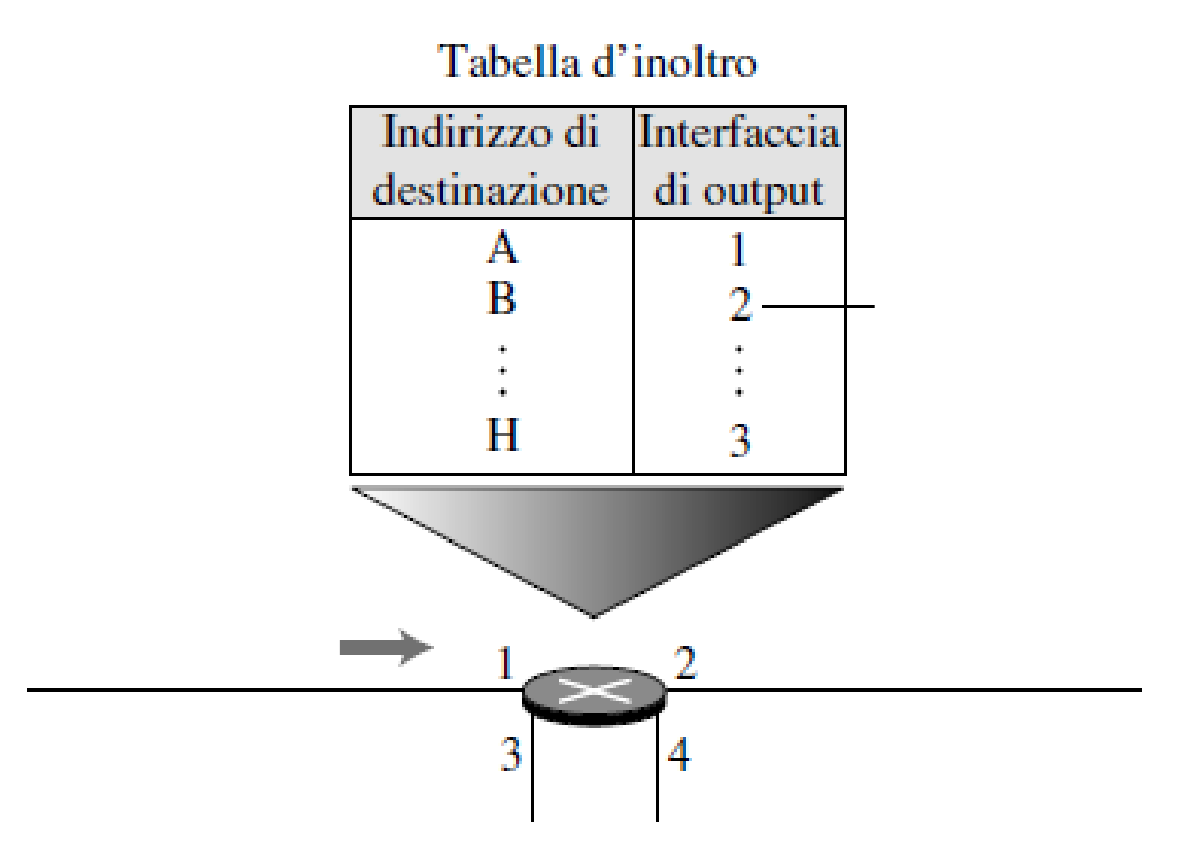

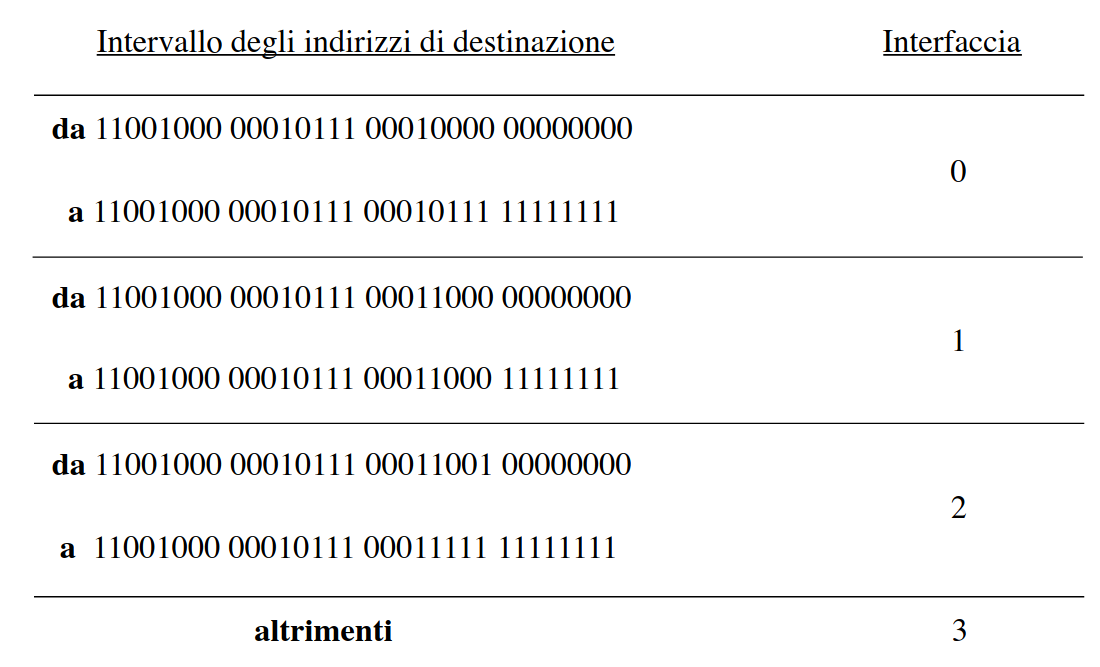

La tabella di inoltro è gestita creando dei bucket per gli indirizzi (che hanno dimensione 4 byte), con questa logica:

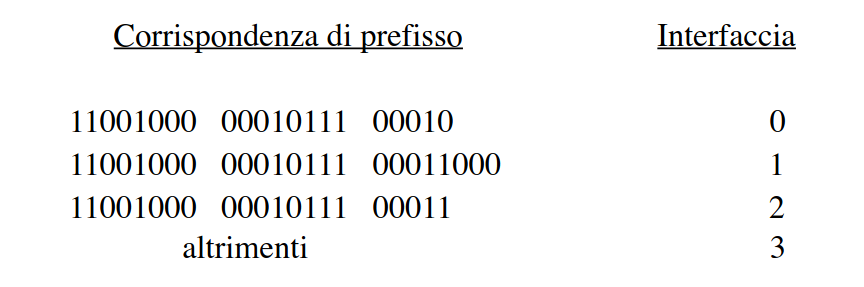

e gli indirizzi vengono suddivisi in modo più efficiente, ovvero confrontando il prefisso dell’indirizzo:

11001000 00010111 00010110 10100001 ⟶ $0$

11001000 00010111 00011000 10101010 ⟶ $1$

• se si verificano corrispondenze multiple, si prende la corrispondenza a prefisso più lungo

La ricerca nella tabella di inoltro deve essere veloce per evitare accodamenti. La tabella è quindi implementata con una struttura ad albero, in cui ogni livello dell’albero corrisponde a un bit dell’indirizzo di destinazione.

• per cercare un indirizzo si comincia dalla radice (se il primo bit è 0, si trova nel sottoalbero sinistro, altrimenti in quello destro)
• la ricerca richiede quindi $N$ passi (dove $N$ è il numero di bit dell’indirizzo)

porte di ingresso e di uscita

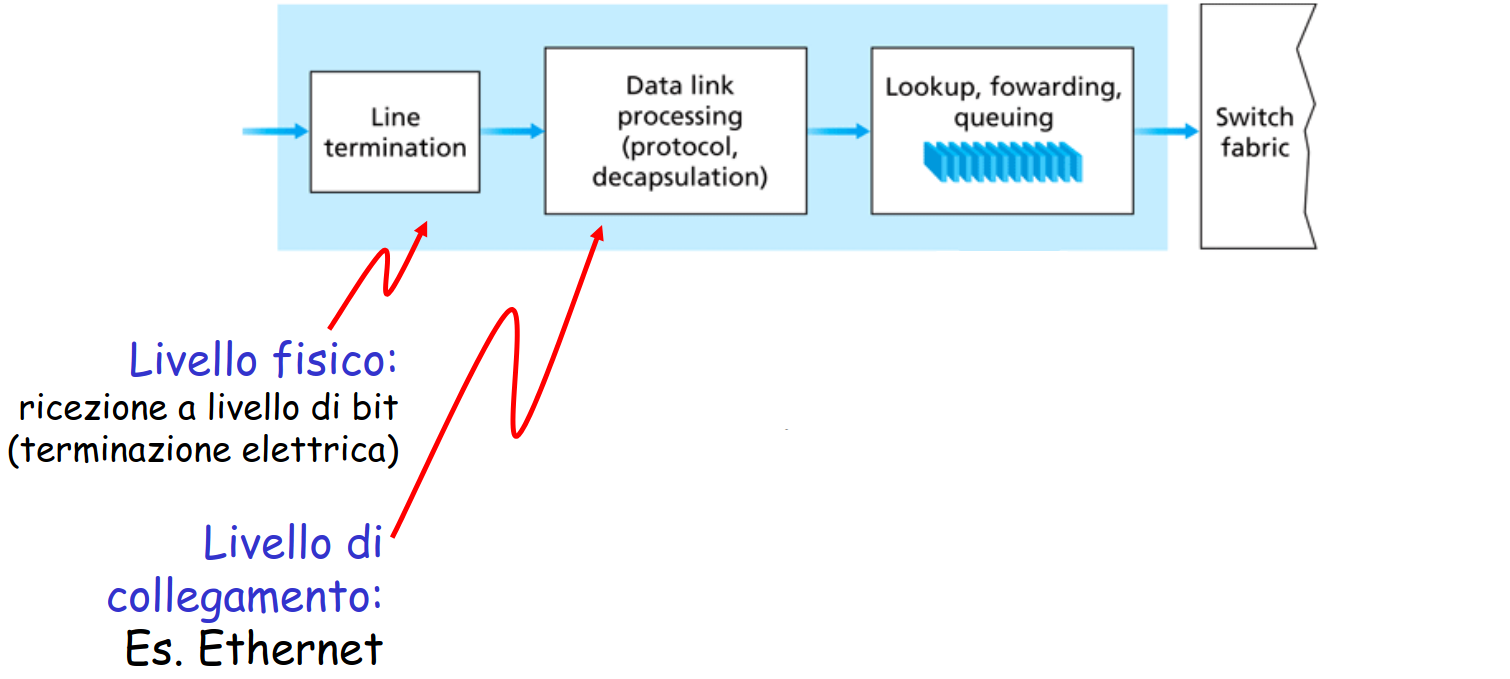

porte d’ingresso

La commutazione decentralizzata determina la porta d’uscita dei pacchetti utilizzando le informazioni della tabella d’inoltro (ogni porta d’ingresso ha una copia della tabella)

• l’obiettivo è quello di completare l’elaborazione allo stesso tasso della linea (evitando bottlenecks).
  • c’è accodamento di pacchetti se il tasso di arrivo dei datagrammi è superiore a quello di inoltro
• una volta determinata la porta di uscita, il pacchetto verrà inoltrato alla struttura di commutazione

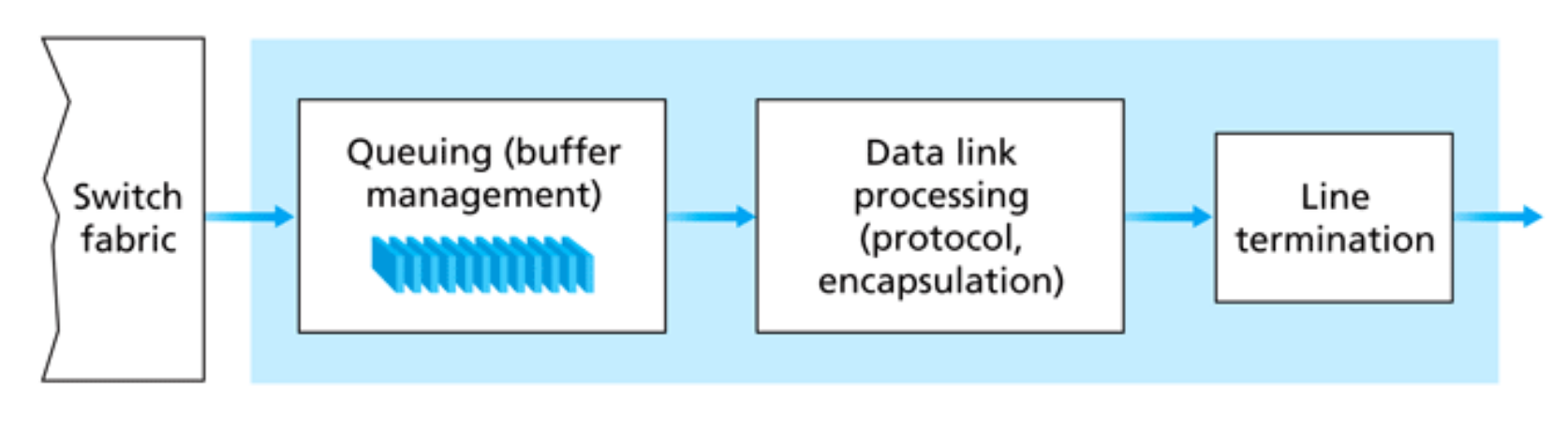

porte d’uscita

Le porte di uscita gestiscono:

• funzionalità di accodamento ⟶ necessarie quando la struttura di commutazione consegna pacchetti alla porta d’uscita ad una frequenza che supera quella del collegamento uscente
• schedulatore di pacchetti ⟶ stabilisce in quale ordine trasmettere i pacchetti accodati

tecniche di commutazione

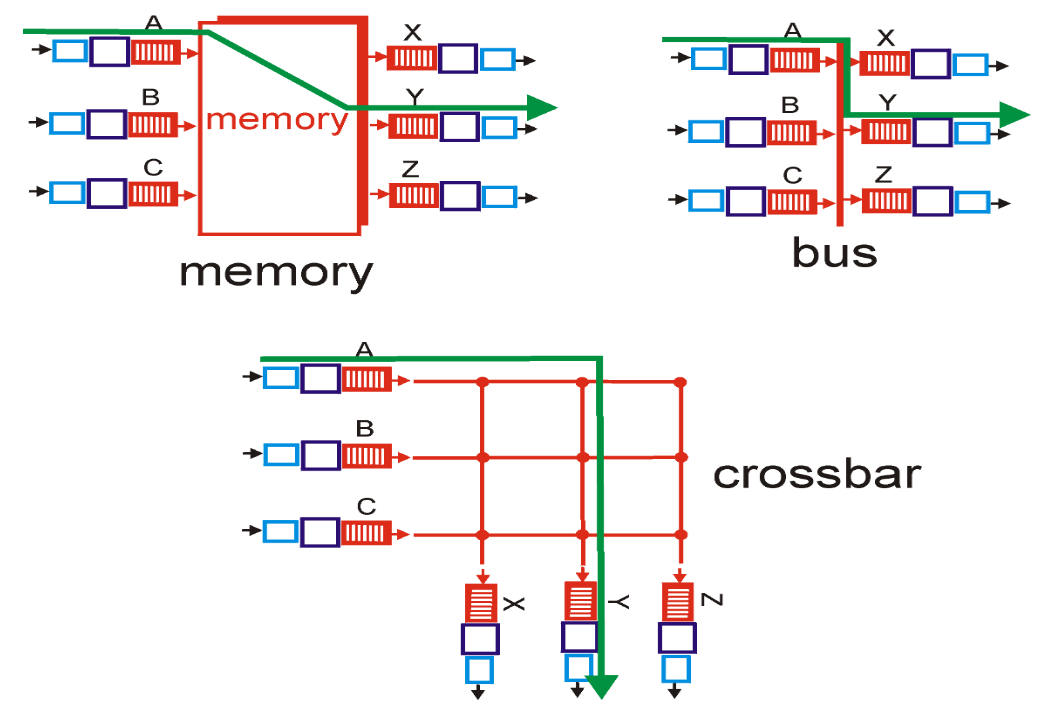

Ci sono tre modi per far passare un pacchetto dalla porta di ingresso alla porta di uscita:

• commutazione in memoria
• commutazione tramite bus
• commutazione tramite rete di interconnessione

commutazione in memoria

Era utilizzata dalla prima generazione di router. Questi erano tradizionali calcolatori e la commutazione era effettuata sotto il controllo diretto della CPU.

• il pacchetto veniva copiato nella memoria del processore e veniva trasferito dalle porte di ingresso a quelle di uscita

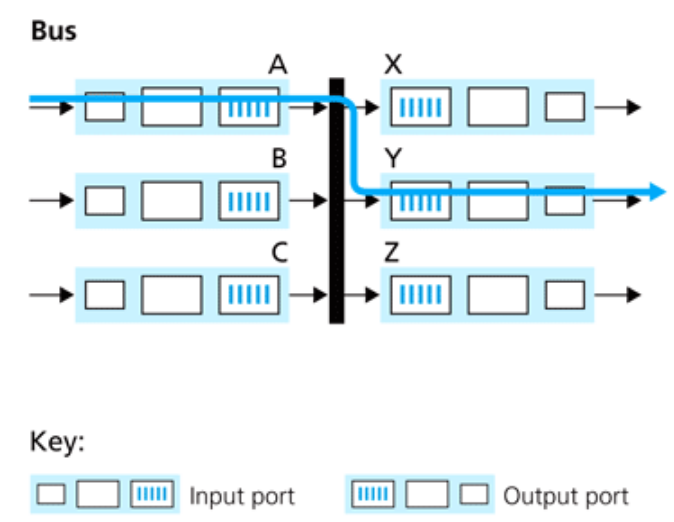

commutazione tramite bus

Le porte d’ingresso trasferiscono un pacchetto direttamente alle porte d’uscita su un bus condiviso, senza l’intervento del processore di instradamento.

• si può trasferire un solo pacchetto alla volta
• i pacchetti che arrivano e trovano il bus occupato vengono accodati alla porta d’ingresso - la larghezza di banda della commutazione è quindi limitata da quella del bus

commutazione tramite rete di interconnessione

La commutazione tramite rete di interconnessione risolve il problema del limite di banda di un singolo bus condiviso. Usa un crossbar switch: una rete di interconnessione che formata da $2n$ bus che collegano $n$ porte d’ingresso a $n$ porte di uscita.

(Attualmente, si tende a frammentare i pacchetti IP a lunghezza variabile in celle di lunghezza fissa).

accodamento

L’accodamento si verifica sia nelle porte di ingresso che in quelle di uscita.

velocità di commutazione

La velocità di commutazione è la frequenza alla quale una struttura può trasferire i pacchetti dalle porte di ingresso a quelle di uscita.

capacità dei buffer

Per quanto riguarda la capacità dei buffer, per diversi anni si è seguita la regola definita in RFC 3439: la quantità di buffering dovrebbe essere uguale a una media del tempo di andata e ritorno (RTT) per la capacità del collegamento $C$.

Le attuali raccomandazioni dicono invece che la quantità di buffering necessaria per $N$ flussi TCP è:

$\frac{RTT\cdot C}{\sqrt{N}}$

accodamento nelle porte di ingresso

Si verifica:

• quando la velocità di commutazione è inferiore a quella delle porte di ingresso
  • per non avere accodamento, la velocità di commutazione dovrebbe essere $n\times \text{velocitaˋ della linea di ingresso}$

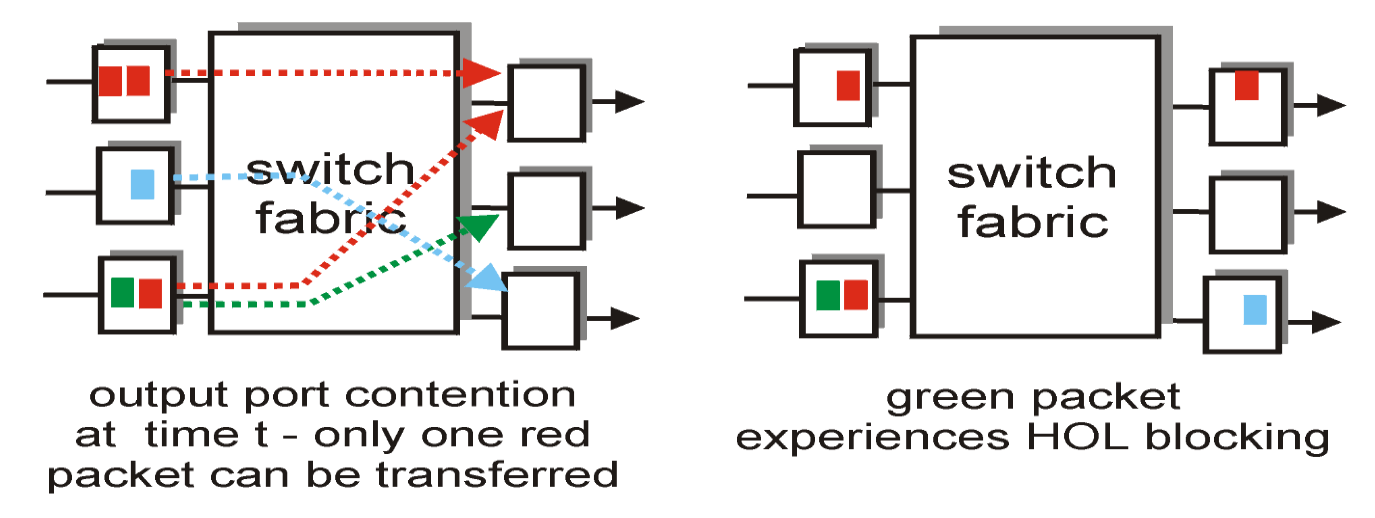

• quando c’è un blocco in testa alla fila (HOL: Head-Of-the-Line blocking) ⟶ un pacchetto nella coda di ingresso deve attendere il trasferimento perché viene bloccato da un altro pacchetto in testa alla fila

Se le code diventano troppo lunghe, i buffer si possono saturare e causare perdita di pacchetti.

accodamento sulle porte di uscita

Avviene:

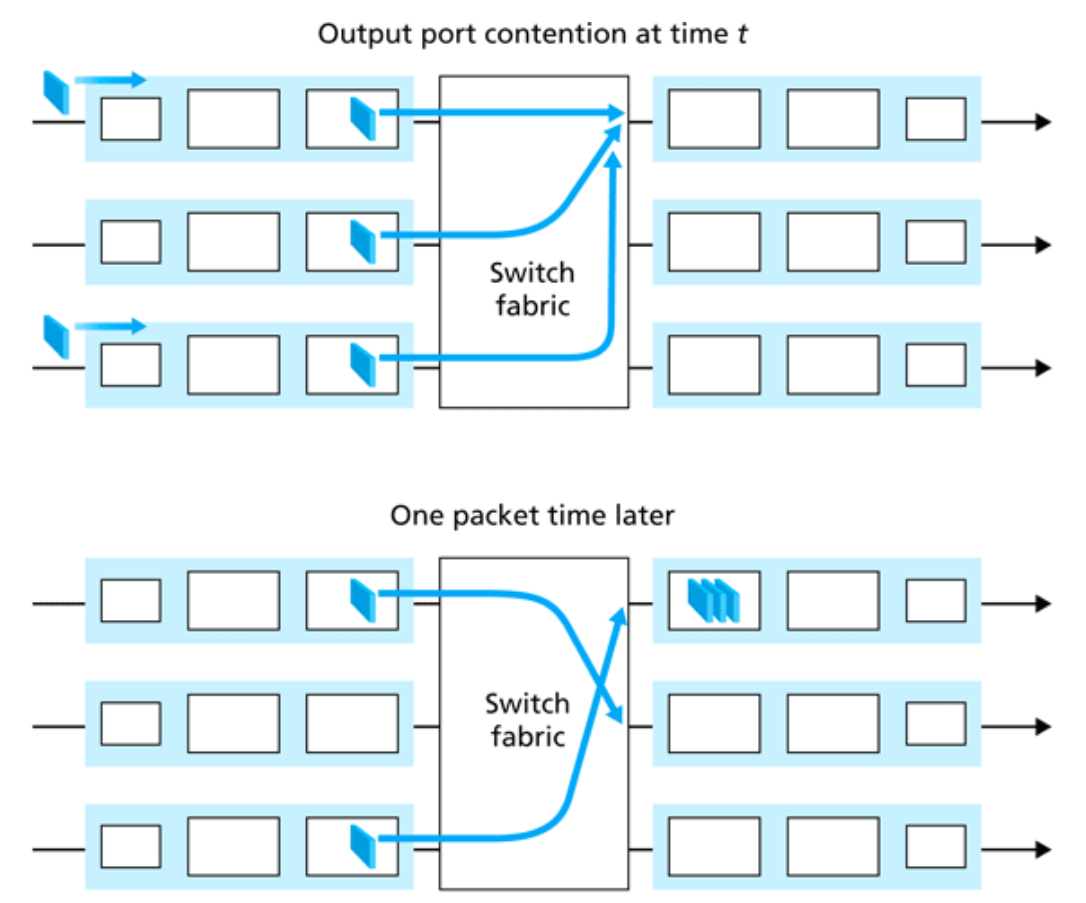

• quando la struttura di commutazione ha un rate superiore alla porta di uscita
• quando troppi pacchetti vanno sulla stessa porta di usicita

Anche in questo caso, se le code diventano troppo lunghe, i buffer si possono saturare e causare perdita di pacchetti.

protocolli del livello rete

protocolli del livello rete

• DHCP: Dynamic Host Configuration Protocol (implementa funzioni del livello di rete, ma viene implementato a livello applicazione)
• IP: Internet Protocol (v4 o v6)
• IGMP: Internet Group Management Protocol (multicasting)
• ICMP: Internet Control Message Protocol (gestione errori)
• ARP: Adress Resolution Protocol (mappatura tra l’indirizzo IP e l’indirizzo MAC)
