15 - link-state, OSPF

link state

Lo stato di un link indica il costo associato al link.

• quando un collegamento non esiste o è stato interrotto, il costo viene settato a $\infty$

Ogni nodo deve conoscere i costi di tutti i collegamenti della rete, e la mappa completa di tutti i link della rete viene mantenuta dal link state database (LSDB).

link state database

Il link state database è unico per tutta la rete, e ogni nodo ne possiede una copia. Esso viene rappresentato con una matrice (come una matrice di adiacenza ma con i costi al posto di 0/1).

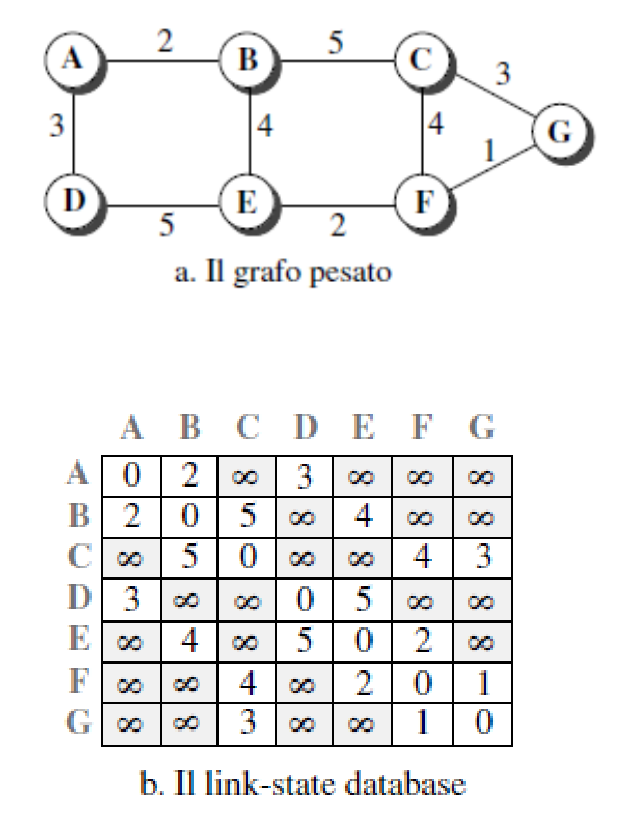

esempio

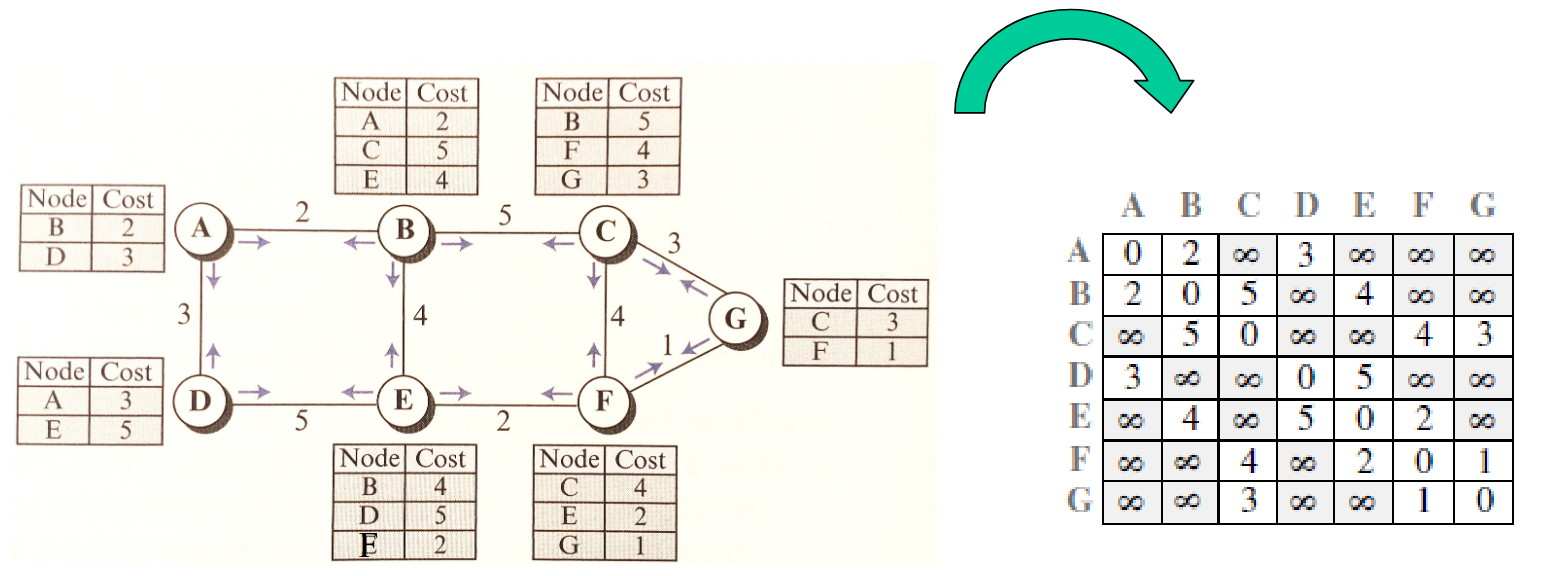

costruire il link state database

Per costruire il link state database, ogni nodo della rete deve innanzitutto conoscere i propri vicini e i costi dei collegamenti verso di loro

• ogni nodo invia quindi un messaggio di hello a tutti i suoi vicini
• ogni nodo riceve gli hello dei vicini e crea una lista, chiamata LS packet (LSP), con vicini e costi dei collegamenti
• ogni nodo esegue un flooding degli LSP, ovvero invia a tutti i vicini il proprio LSP
  • quando riceve l’LSP di un vicino, se è nuovo lo inoltra a tutti i suoi vicini eccetto quello da cui lo ha ricevuto

algoritmo di instradamento a link state

Si utilizza l’algoritmo di Dijkstra [ trattato anche qui (progettazione di algoritmi) ] per calcolare il cammino di costo minimo da un nodo a tutti gli altri, creando una tabella di inoltro per quel nodo.

• è iterativo: dopo la $k$-esima iterazione, i cammini a costo minimo sono noti a $k$ nodi di destinazione
• ogni nodo applica l’algoritmo indipendentemente

notazione

• $N$ ⟶ insieme dei nodi della rete
• $c(x,y)$ ⟶ costo del collegamento dal nodo $x$ al nodo $y$
• $D(y)$ ⟶ costo del cammino minimo dal nodo origine alla destinazione $v$ (all’iterazione corrente)
• $p(v)$ ⟶ immediato predecessore di $v$ lungo il cammino
• $N^{\prime }$ ⟶ sottoinsieme di nodi per cui il cammino a costo minimo dall’origine è defnitivamente noto

implementazione:

inizializzazione:

• $N^{\prime }=r$ (il nodo che esegue l’algoritmo)
• per tutti i nodi $n$:
  • se $n$ è adiacente a $r$, allora $D(n)=c(r,n)$
  • altrimenti $D(n)=\infty$

ciclo (while $N^{\prime }\ne N$):

• determina un $n$ non in $N^{\prime }$ tale che $D(n)$ sia minimo
• aggiungi $n$ a $N^{\prime }$
• per ogni nodo $a$ adiacente a $n$ e non in $N^{\prime }$, aggiorna $D(a)$:
  • $D(a)=min(D(a),D(n)+c(n,a))$

esempio

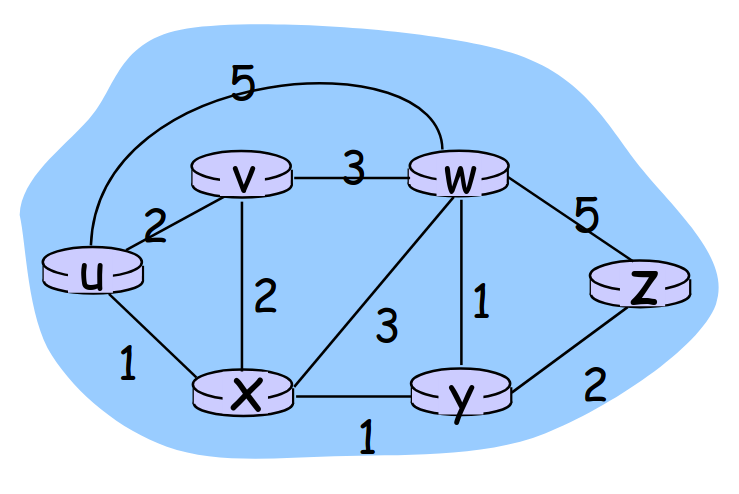

Dato il seguente grafo:

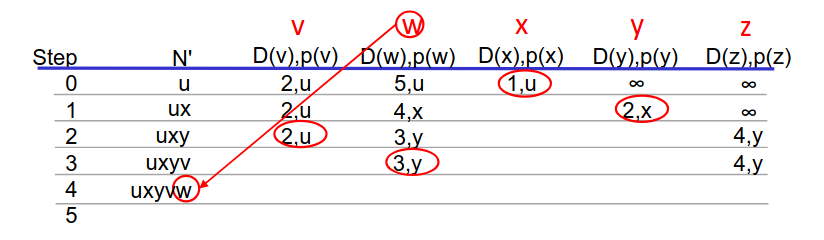

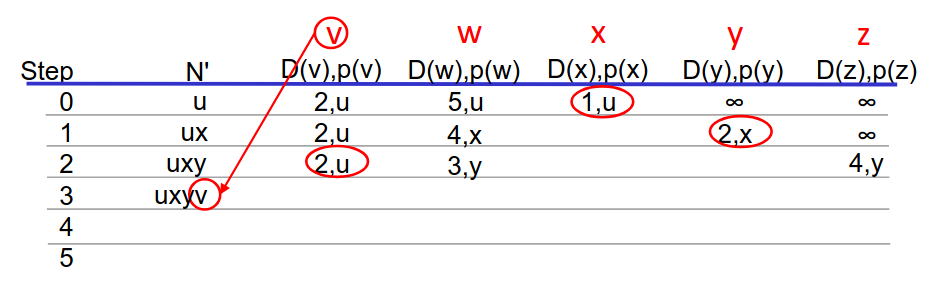

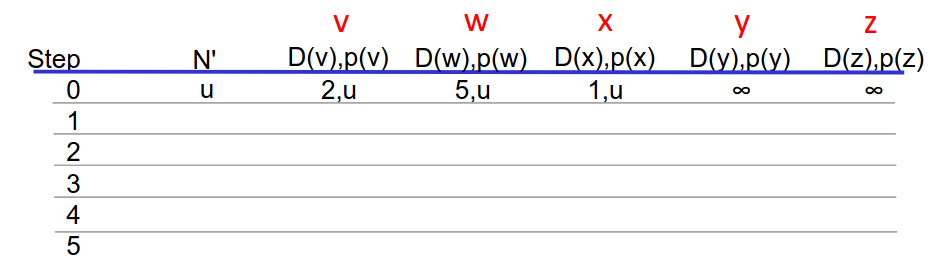

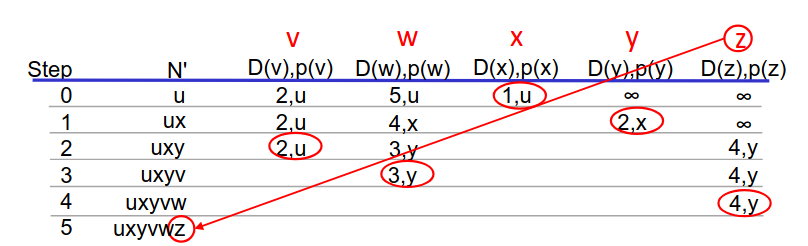

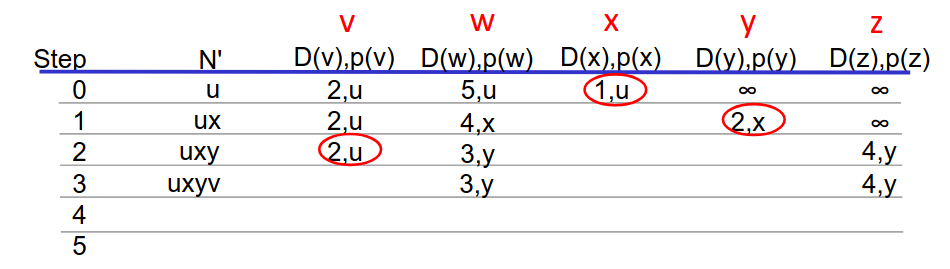

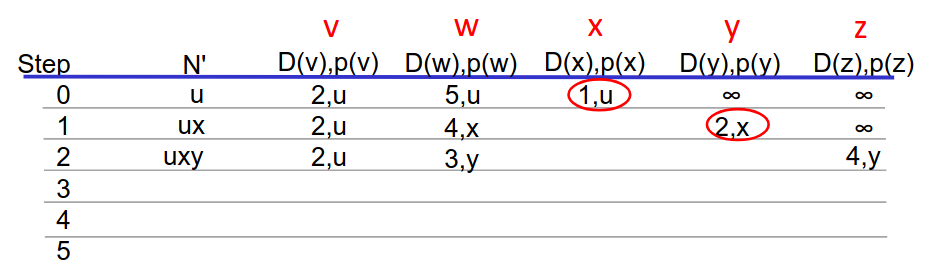

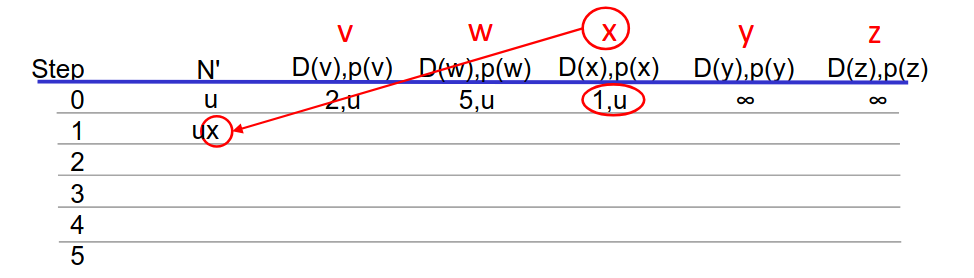

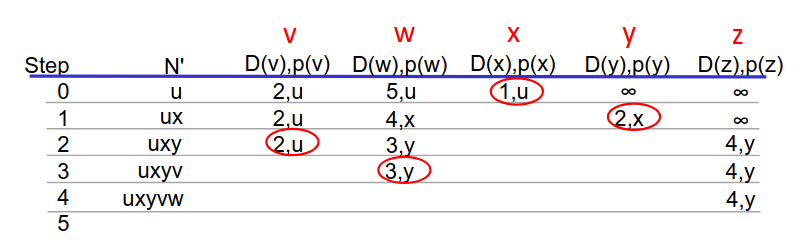

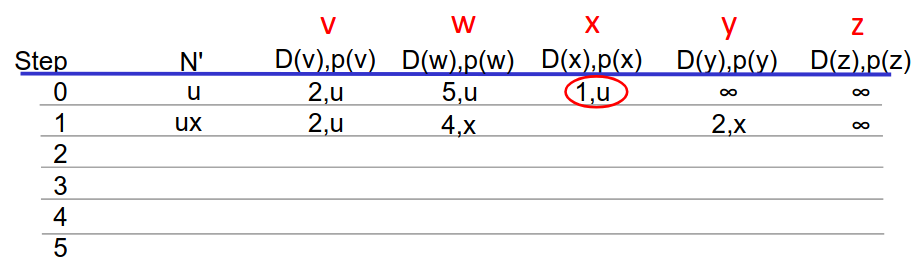

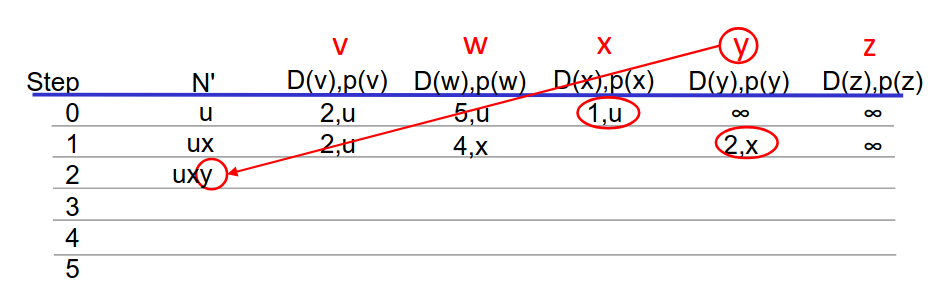

l’algoritmo si comporta così:

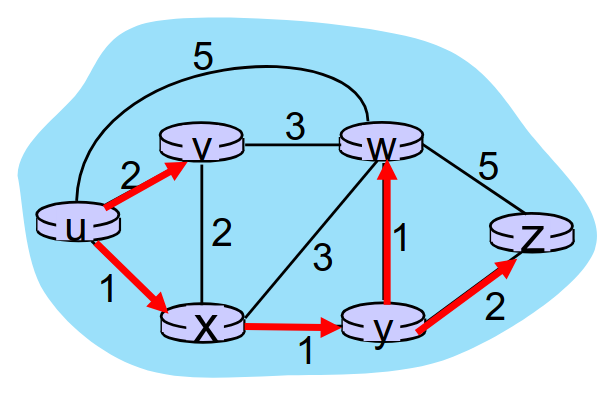

e produce quindi questo grafo a costo minimo:

La tabella di inoltro (che contiene, per ogni destinazione, la coppia $(\text{dest, predecessore})$) di $u$ è:

destinazione	collegamento
$v$	$(u,v)$
$x$	$(u,x)$
$y$	$(u,x)$
$w$	$(u,x)$
$z$	$(u,y)$

protocollo OSPF

Open Shortest Path First è un protocollo di routing basato sull’algoritmo link state.

• è open perché le specifiche del protocollo sono pubblicamente disponibili
• utilizza il flooding e l’algoritmo di Dijkstra per determinare il percorso a costo minimo
  • ogni volta che si verifica un cambiamento nello stato di un collegamento, il router manda informazioni d’instradamento a tutti gli altri router
  • invia periodicamente (ogni 30 minuti) messaggi OSPF all’intero sistema autonomo, utilizzando il flooding

I messaggi OSPF vengono trasportati direttamente in datagrammi IP usando il numero di protocollo 89 nel campo IP protocol

messaggi OSPF

• hello: usato da un router per annunciare la propria esistenza ai i vicini che conosce
• database description: risposta ad hello, consente a chi si è appena connessodi ottenere il LSDB
• link-state request: usato per richiedere specifiche informazioni su un collegamento
• link-state update: messsaggio principale, usato da OSPF per la costruzione del LSDB
• link-state ack: riscontro ai link-state update (per fornire affidabilità)

confronto tra link state e distance vector

	link state	distance vector
complessità dei messaggi	con $n$ nodi, $E$ collegamenti, implica l’invio di $O(nE)$ messaggi (ogni nodo deve conoscere il costo degli $E$ link)	richiede scambi tra nodi adiacenti (il tempo di convergenza può variare)
velocità di convergenza	l’algoritmo ha complessità $O(n^2)$ (prima $n$ nodi, poi $n-1$, poi $n-2$… (gauss))	può convergere lentamente; può presentare cicli di instradamento e il problema del conteggio infinito
robustezza	OSPF è più robusto di RIP: se un router funziona male, può comunicare via broadcast un costo sbagliato per uno dei suoi collegamenti connessi (ma non per altri); i nodi si occupano di calcolare soltanto le proprie tabelle	RIP è meno robusto di OSPF: un nodo può comunicare cammini a costo minimo errati a tutte le destinazioni; la tabella di ciascun nodo può essere usata da altri (un calcolo errato si può diffondere per l’intera rete)
